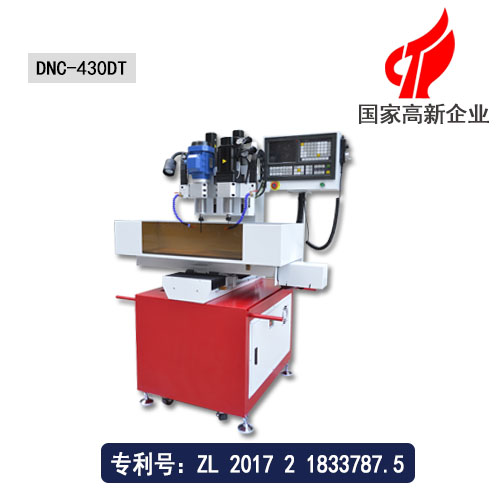

小型數控鉆床 |
☆外形尺寸:850*900*1700 |
☆有效行程:400*300*200mm |
☆機床重量:500kg
|
☆鉆孔范圍:0.3-16mm
|
1、多米公司團隊技術過硬,根據客戶需求非標定制,精準達到客戶需求
2、DNC-430DT小型數控鉆床采用高端品牌原件,品牌原件,品質值得信任,延長使用壽命,精確度高
3、機床選用國內成熟穩定伺服電機,確保精密運行
4、機床采用 坦克鏈條,精密帶動鋼板運作更加持久耐用
5、采用直線導軌,操作更流暢
6、送料孔可根據需求多工位同時進行
7、DNC-430DT小型自動鉆攻機采用彩色觸摸屏,操作直觀,便捷,能夠清晰的了解生產情況。
8、鉆攻機床系不銹鋼箱體,箱體為不銹鋼材料,防止箱體生銹,邊角做了鈍化處理,防止割傷。
9、該線軌小型自動鉆孔機功能強大,操作簡單易學、適應范圍廣,高效穩定,性價比高。
10、采用性能穩定可靠的工業數控CNC系統。
11、采用臺灣上銀的精密高速線性導軌和高精度的P3級研磨滾珠絲杠。確保產品的加工精度。
12、采用高轉速的精密級機械主軸和伺服主軸電機.確保加工的動力和穩定的力矩輸出。
14、可選配第四軸,采用無間隙的進口諧波減速箱確保分度的超高精度。
15、可選配快速便捷的氣動裝夾結構確保產品快速裝夾,減少不必要的等待時間。
16、可以加工各種復雜零件,是鉆孔,銑削的利器。如螺旋槽,多面體,圓柱體的復雜孔,槽等的加工。
17、DNC-430DT小型自動鉆攻機具有X、Y、Z軸限位功能,工人誤操作時不會損壞機器;
18、無需配置電腦,機床設備在控制手柄控制下能獨立工作,減少客戶電腦投入;
19、機床通信接口采用USB2.0,傳輸數據更快、更穩。
項目/型號 | DNC-430D | 單位 |
機床外形尺寸(長X寬X高) | 850*900*1700 | mm |
X軸行程(主軸左右移動) | 400 | mm |
Y軸行程(主軸前后移動) | 300 | mm |
Z軸行程(主軸上下移動) | 200 | mm |
主軸端面至工作臺面距離 | 120 | mm |
工作臺尺寸(長X寬) | X600,Y250 | mm |
最大承重 | 50 | kg |
T形槽尺寸 | 上寬13,下寬20 | mm |
鉆孔直徑范圍 | 0.3-16(可訂制) | mm |
主軸轉速 | 0-6000/0-24000 | rpm/min |
滾珠絲桿(X/Y/Z) | X,Y,Z:1605(臺灣原裝進口) | mm |
線性導軌 | X,Y,Z:20*2(臺灣原裝進口) | mm |
主軸電機 | 0.55/0.75/2.2 | kw |
X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
定位精度 | ≤0.02/1000 | mm |
重復定位精度 | ≤0.02 | mm |
系統分辯率 | 0.001 | mm |
系統程序存儲量 | 約10000 | 個 |
機床重量 | 約500 | kg |
編程方式 | 手動編程,電腦編程兼用 | |
編程傳輸方式 | USB | |
切削冷卻 | 噴水式切削冷卻系統 | |
系統外接信號控制 | 支持 | |
外接移動控制 | 手輪控制 | |
信號燈提示 | 三色加蜂鳴LED信號燈 |
